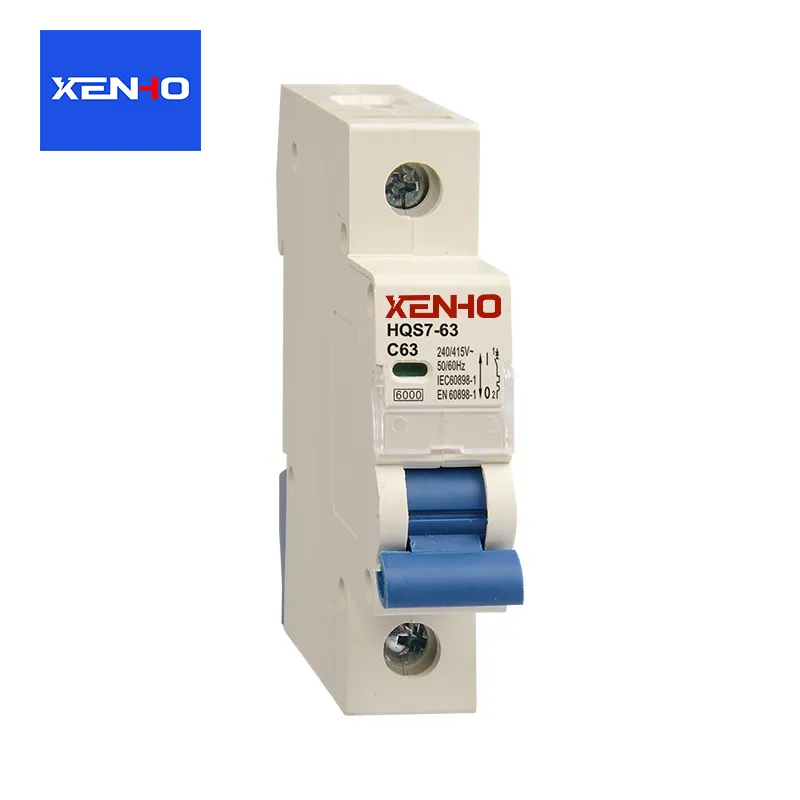

A Disjuntor CCprotege circuitos elétricos de corrente contínua contra corrente excessiva e, dependendo do seu projeto, contra curto-circuitos. Ao contrário dos sistemas CA, os sistemas CC não têm uma corrente natural que cruza o zero a cada meio ciclo, tornando a interrupção do arco mais desafiadora. Este guia explica a operação do disjuntor CC, principais tipos, classificações essenciais, requisitos de aplicação, considerações de instalação, erros comuns de compra e práticas de manutenção para ajudar os compradores a selecionar a proteção adequada para seus sistemas elétricos.
1. O que é um disjuntor CC?
A Disjuntor CCé um dispositivo de proteção elétrica projetado para interromper a corrente contínua quando um circuito sofre sobrecarga, curto-circuito ou outra condição de falha especificada. Ao abrir o circuito, ajuda a proteger cabos, equipamentos elétricos, componentes de conversão de energia e cargas conectadas contra correntes potencialmente prejudiciais.
Direct current flows primarily in one direction. Geralmente é fornecido por baterias, painéis fotovoltaicos, células de combustível e fontes de alimentação CC. As these technologies become increasingly important in modern energy and industrial systems, dependable DC circuit protection has become an essential part of electrical system design.
Por que a proteção do circuito CC é importante?
A corrente excessiva pode superaquecer os condutores, danificar o isolamento, degradar os componentes eletrônicos e criar riscos de incêndio. Um disjuntor adequadamente selecionado limita a duração da corrente de falta, desconectando o circuito afetado de acordo com as características operacionais projetadas.
- Proteção do equipamento:Ajuda a evitar danos às baterias, inversores, controladores e outros dispositivos conectados.
- Proteção do cabo:Reduz o risco de superaquecimento do condutor quando o dispositivo de proteção está corretamente coordenado com as classificações do cabo.
- Continuidade operacional:Permite que as falhas sejam isoladas para que os circuitos não afetados possam continuar operando onde a arquitetura do sistema permitir.
- Conveniência de manutenção:Fornece um meio de isolamento do circuito quando o dispositivo é adequado para esse fim e usado de acordo com suas instruções.
- Segurança do sistema:Suporta uma estratégia de proteção coordenada juntamente com aterramento, isolamento e outras proteções elétricas.
Um disjuntor não é uma solução de segurança completa por si só. A proteção eficaz também depende do projeto correto do sistema, da fiação adequada, dos cálculos apropriados da corrente de falha e da conformidade com os códigos elétricos aplicáveis.
2. Como funciona um disjuntor CC?
Um disjuntor CC monitora a corrente que flui através de um circuito e interrompe a corrente quando seu mecanismo operacional detecta uma falha qualificada. O processo exato depende da construção do disjuntor, das características de disparo e da aplicação pretendida.
Proteção contra sobrecarga
Uma sobrecarga ocorre quando um circuito transporta mais corrente do que o pretendido por um período prolongado. Por exemplo, uma fonte de alimentação CC industrial pode operar acima da carga projetada devido à demanda excessiva ou a um componente com defeito.
Muitos disjuntores CC em miniatura usam um mecanismo de disparo térmico. O excesso de corrente aquece um elemento bimetálico até que ele se dobre o suficiente para liberar o mecanismo de disparo. Esta resposta geralmente depende do tempo: uma sobrecarga moderada pode levar mais tempo para desarmar do que uma sobrecarga muito maior.
Proteção contra curto-circuito
Um curto-circuito cria um caminho não intencional de baixa resistência que pode produzir corrente extremamente alta. Muitos disjuntores termomagnéticos incorporam um mecanismo de disparo magnético que responde rapidamente a altas correntes de falta. Em vez disso, os disjuntores eletrônicos podem usar sensores e circuitos de controle para detectar condições de falha específicas e iniciar a interrupção.
O disjuntor deve ter uma classificação de tensão CC apropriada e capacidade de interrupção CC suficiente para a corrente de falta potencial no ponto de instalação. Uma corrente nominal elevada por si só não demonstra que um dispositivo pode interromper um curto-circuito com segurança.
Interrupção de arco
Quando os contatos se separam enquanto a corrente flui, um arco elétrico pode se formar entre eles. Nos circuitos CA, a corrente passa naturalmente por zero durante cada ciclo, ajudando a extinção do arco. A corrente CC não fornece os mesmos cruzamentos recorrentes por zero sob condições normais de estado estacionário.
Por esta razão, os disjuntores CC podem usar arranjos de contato especialmente projetados, calhas de arco, sistemas de explosão de arco magnético ou outras estruturas de controle de arco. Esses recursos ajudam a alongar, resfriar, dividir ou extinguir o arco para que o circuito possa ser interrompido com segurança dentro das condições nominais de operação do dispositivo.
3. Qual a diferença entre um disjuntor CC e um disjuntor CA?
Os disjuntores CC e CA compartilham a mesma finalidade básica, mas seus requisitos de interrupção podem diferir significativamente. Selecionar um dispositivo apenas porque sua corrente nominal corresponde ao circuito pode resultar em proteção inadequada.
| Fator de comparação | Disjuntor CC | Disjuntor CA |
|---|---|---|
| Comportamento atual | A corrente normalmente flui em uma direção. | A corrente muda periodicamente de direção em sistemas CA típicos. |
| Cruzamento zero atual | Não há cruzamento de zero natural recorrente sob condições constantes de CC. | Normalmente tem cruzamentos periódicos de corrente por zero. |
| Interrupção de arco | Requer um projeto e classificação adequados para extinção de arco CC. | Projetado em torno das características do sistema AC especificado. |
| Classificação de tensão | Deve ser adequado à tensão do sistema CC e à configuração do circuito. | Deve ser adequado à tensão CA e à configuração do sistema. |
| Aplicações típicas | Sistemas de bateria, energia solar fotovoltaica, distribuição CC e cargas CC industriais. | Distribuição predial, motores CA, iluminação e sistemas gerais de energia CA. |
Alguns disjuntores são certificados para operação CA e CC, mas suas classificações e configurações permitidas podem ser diferentes. Um produto com classificação dupla deve ser instalado de acordo com as classificações e diagramas de fiação específicos fornecidos pelo fabricante.
4. Que tipos de disjuntores CC estão disponíveis?
O disjuntor CC mais apropriado depende da carga, das características da falha, do tempo de resposta necessário, do espaço disponível e da estratégia de manutenção. Compreender os designs principais ajuda os compradores a comparar os produtos com mais precisão.
Disjuntores CC Termomagnéticos
Os disjuntores termomagnéticos combinam proteção contra sobrecarga térmica com proteção magnética contra curto-circuito. Eles são comumente considerados para painéis de distribuição CC, circuitos de controle e aplicações industriais selecionadas.
- Fornece duas formas complementares de proteção contra sobrecorrente.
- Pode ser adequado para uma ampla gama de requisitos de distribuição de rotina.
- Exigir verificação cuidadosa das curvas de desarme e classificações de interrupção CC.
Disjuntores Eletrônicos DC
Os projetos eletrônicos usam sensores de corrente e circuitos de controle eletrônico para detectar condições de falha específicas. Dependendo do produto, eles podem fornecer limites de proteção ajustáveis, indicação de status, monitoramento remoto ou funções de comunicação.
Esses recursos podem ser valiosos em instalações e sistemas automatizados onde o tempo de inatividade é caro. No entanto, os compradores devem confirmar se o produto é um disjuntor mecânico convencional, uma chave de proteção eletrônica ou um dispositivo de estado sólido, uma vez que seus métodos de interrupção e comportamento de falha podem ser diferentes.
Disjuntores DC miniatura
Os disjuntores miniatura são dispositivos compactos usados em aplicações apropriadas de distribuição CC de baixa tensão. Seu tamanho reduzido pode simplificar os layouts dos painéis, mas sua adequação ainda depende da tensão nominal, da capacidade de interrupção, da disposição dos pólos e da configuração CC aprovada pelo fabricante.
Disjuntores CC em caixa moldada e industriais
Disjuntores em caixa moldada e outros disjuntores industriais estão disponíveis para sistemas com níveis de corrente, condições de falha ou requisitos de instalação mais exigentes. Dependendo do modelo, podem oferecer ajustes de disparo ajustáveis, acessórios, contatos auxiliares e integração com quadros industriais.
Dispositivos especializados de proteção DC
Solar photovoltaic arrays, battery energy storage systems, electric vehicle charging equipment, and other energy applications may require protection devices designed for specific electrical characteristics. Por exemplo, os circuitos fotovoltaicos podem sofrer arcos CC sustentados, enquanto as baterias podem fornecer correntes de falha muito elevadas.
Uma aplicação especializada não exige automaticamente uma categoria específica de disjuntor. A solução apropriada deve ser estabelecida a partir do projeto do sistema, dos padrões aplicáveis, das instruções do equipamento e da avaliação da corrente de falha.
5. Onde os disjuntores CC são usados?
Os disjuntores CC são usados sempre que a energia de corrente contínua precisa de proteção contra sobrecorrente controlada e isolamento confiável. As condições de funcionamento variam consideravelmente entre aplicações, pelo que um dispositivo adequado para uma instalação pode não ser adequado para outra.
Sistemas Solares Fotovoltaicos
As instalações solares usam proteção CC em circuitos apropriados relacionados ao conjunto, combinador e inversor. O equipamento selecionado deve levar em conta a tensão máxima do sistema, a corrente de falha disponível, a exposição ambiental e os requisitos específicos do circuito fotovoltaico.
Armazenamento de energia da bateria
Os sistemas de bateria podem fornecer correntes de falha substanciais, especialmente quando múltiplas células ou módulos de bateria estão conectados em paralelo. Protection selection should consider battery chemistry, system voltage, available short-circuit current, conductor sizing, and coordination with battery management and isolation systems.
Automação e Controle Industrial
Os painéis de controle industrial geralmente distribuem energia CC para sensores, relés, atuadores, controladores e equipamentos de comunicação. A proteção adequada pode ajudar a isolar uma ramificação defeituosa sem interromper desnecessariamente todos os dispositivos conectados, desde que o esquema de proteção seja devidamente coordenado.
Infraestrutura de Telecomunicações e Dados
As instalações de telecomunicações e alguns sistemas de infraestrutura de dados utilizam distribuição de energia CC para equipamentos de rede e suprimentos de backup. Os requisitos de alta disponibilidade tornam particularmente importantes o isolamento previsível de falhas e a coordenação adequada de equipamentos.
Veículos Elétricos e Infraestrutura de Carregamento
Os sistemas de veículos elétricos e as instalações de carregamento envolvem níveis de tensão, perfis de corrente e requisitos de segurança específicos. Os dispositivos de proteção devem ser selecionados para a posição pretendida no sistema e devem atender aos padrões de produto e requisitos de instalação aplicáveis.
| Aplicativo | Preocupação com a seleção de chaves | Consideração Adicional |
|---|---|---|
| Energia solar fotovoltaica | Tensão CC máxima e classificação de interrupção | Requisitos específicos de PV e exposição externa |
| Armazenamento de bateria | Corrente de falha prospectiva | Configuração da bateria e coordenação de proteção |
| Controles industriais | Corrente de carga e características de disparo | Espaço do painel e seletividade |
| Telecomunicações | Requisitos de tensão e continuidade do sistema | Isolamento de filiais e energia de reserva |
| Infraestrutura de veículos elétricos | Classificações e padrões específicos da aplicação | Arquitetura de instalação e coordenação do sistema |
6. Como você escolhe o disjuntor CC correto?
Escolher um disjuntor CC não é simplesmente uma questão de combinar sua amperagem com a carga. Os compradores devem avaliar todo o sistema elétrico, verificar a documentação técnica do produto e confirmar se o dispositivo selecionado é adequado para as condições reais de falha.
Etapa 1: confirme a tensão do sistema
Identifique a tensão CC máxima que o disjuntor pode experimentar, incluindo condições operacionais e de sistema relevantes. A tensão nominal deve ser suficiente para o circuito e a disposição dos pólos permitida deve corresponder às instruções do fabricante.
Em alguns projetos, vários pólos podem ser conectados em série para atingir uma tensão CC especificada. Isto é permitido somente quando explicitamente suportado pelo fabricante e instalado de acordo com o diagrama de fiação especificado. Conectar pólos em série não aumenta automaticamente a tensão nominal aprovada do dispositivo.
Etapa 2: Determine a classificação atual necessária
Calcule a corrente contínua esperada e considere as características da carga, a ampacidade do condutor, a temperatura ambiente, as condições do gabinete e os códigos elétricos aplicáveis. Cargas com correntes transitórias ou de partida significativas também podem exigir uma característica de desarme adequada.
A classificação do disjuntor deve proteger os condutores e equipamentos associados enquanto acomoda condições normais de operação. A simples seleção de uma classificação de corrente mais alta para evitar disparos indesejados pode comprometer a proteção se a fiação e o equipamento não forem classificados adequadamente.
Etapa 3: Verifique a capacidade de interrupção CC
A capacidade de ruptura é uma das especificações mais importantes a serem revisadas. Indica a corrente máxima de falta que um disjuntor foi projetado e classificado para interromper sob condições de teste especificadas.
Determine a corrente potencial de curto-circuito no ponto de instalação e confirme se a classificação de interrupção CC do disjuntor é suficiente na tensão e configuração pretendidas. Os sistemas de baterias, por exemplo, podem exigir atenção especial porque a corrente de falha disponível pode ser alta.
Etapa 4: selecione o número correto de pólos
Configurações unipolares, bipolares e outras atendem a diferentes arranjos de circuito. A escolha correta depende do método de aterramento do sistema, dos condutores que precisam ser desconectados e das normas elétricas aplicáveis.
Não presuma que todos os condutores devam ser comutados da mesma maneira em todos os sistemas CC. Confirme os requisitos da aplicação específica e se o dispositivo está aprovado para o arranjo de comutação proposto.
Passo 5: Verifique as características e coordenação da viagem
Revise a curva tempo-corrente do fabricante e as características da carga conectada. A proteção deve responder com rapidez suficiente para proteger condutores e equipamentos, evitando disparos desnecessários durante a operação normal.
Em sistemas com vários dispositivos de proteção, a coordenação ajuda a garantir que o dispositivo mais próximo da falta opere quando viável. A seletividade real depende do comportamento tempo-corrente dos dispositivos, dos níveis de falha e dos dados de coordenação do fabricante.
Etapa 6: avaliar as condições ambientais
Temperatura, umidade, poeira, vibração, corrosão e ventilação do gabinete podem afetar a adequação e o desempenho dos equipamentos elétricos. Instalações solares externas e ambientes industriais podem exigir gabinetes apropriados, proteção contra entrada e redução de temperatura.
Etapa 7: Verifique os padrões e a documentação
Verifique os padrões de produto aplicáveis, requisitos de certificação, instruções de instalação e documentação técnica. Dependendo do dispositivo e do mercado, os padrões relevantes podem incluir IEC 60947-2 para disjuntores aplicáveis, IEC 60898-2 para disjuntores CA/CC aplicáveis ou UL 489 para disjuntores em caixa moldada cobertos e produtos relacionados. A aplicabilidade depende da categoria do produto e do escopo da certificação.
Os compradores devem solicitar a folha de dados exata do modelo, tensão CC nominal, corrente nominal, capacidade de interrupção, configuração de pólo aprovada, curva de disparo e informações de certificação relevantes antes de fazer um pedido.
- Tensão CC operacional máxima confirmada.
- Corrente de carga contínua e ampacidade do cabo verificadas.
- Corrente de curto-circuito prospectiva avaliada.
- Capacidade de interrupção CC verificada na tensão necessária.
- Número de pólos e disposição de fiação aprovados.
- Características de viagem e coordenação de proteção revisadas.
- Condições ambientais e espaço de instalação avaliados.
- Padrões, certificações e documentação exigidos confirmados.
7. Que erros os compradores devem evitar?
Muitos problemas de proteção de circuitos originam-se durante a especificação, aquisição ou integração do sistema, e não durante a operação normal. Reconhecer erros comuns pode reduzir custos desnecessários e melhorar a confiabilidade da instalação.
Escolhendo um disjuntor com base apenas na amperagem
Dois dispositivos com a mesma classificação de corrente nominal podem ter classificações de tensão, capacidades de interrupção, curvas de disparo e aplicações permitidas diferentes. Compare as especificações completas em vez de confiar em um único número.
Usando um produto somente CA em um circuito CC
Uma classificação CA não estabelece que um disjuntor possa interromper CC com segurança. Verifique a classificação DC explícita e a configuração operacional permitida na documentação do fabricante.
Ignorando a corrente de falha disponível
Um dispositivo com capacidade de interrupção insuficiente pode não ser capaz de interromper a falta com segurança. Isto é particularmente importante em circuitos alimentados por bateria e outros sistemas capazes de fornecer elevadas correntes de curto-circuito.
Ignorando os requisitos de pólo e polaridade
Alguns disjuntores CC especificam conexões sensíveis à polaridade ou arranjos específicos de pólos em série. Reverter conexões ou alterar a configuração sem autorização pode afetar o desempenho da interrupção e comprometer a segurança.
Deixar de considerar futuras mudanças no sistema
Aumentos planejados na capacidade da bateria, cadeias fotovoltaicas adicionais ou alterações na arquitetura de distribuição podem afetar a tensão, a corrente e os níveis de falha do sistema. Revise os requisitos de expansão previsíveis antes de finalizar as especificações, sem substituir a proteção futura pelo projeto de proteção atual adequado.
Aceitando documentação técnica incompleta
Fichas técnicas incompletas dificultam a comparação objetiva dos produtos. As equipes de compras devem solicitar informações verificáveis específicas do modelo e esclarecer quaisquer classificações ou detalhes de certificação ausentes antes de aprovar um produto.
8. Quais são as principais práticas de instalação e manutenção?
Mesmo um disjuntor CC corretamente selecionado pode ter um desempenho ruim se for instalado incorretamente ou mantido em condições inadequadas. A instalação e a manutenção devem ser realizadas por pessoal qualificado de acordo com as instruções do fabricante e os regulamentos aplicáveis.
Melhores práticas de instalação
- Isole a fonte de alimentação:Siga os procedimentos aprovados de bloqueio e verificação antes de trabalhar no circuito. Lembre-se que baterias e módulos fotovoltaicos podem permanecer energizados sob determinadas condições.
- Siga o diagrama de fiação:Observe as atribuições dos terminais, as marcações de polaridade e qualquer disposição especificada de pólos em série.
- Use condutores adequados:Verifique o dimensionamento do cabo, as classificações de isolamento, a compatibilidade dos terminais e a preparação do condutor.
- Aplique o torque especificado:Aperte os terminais com o torque indicado pelo fabricante para reduzir o risco de conexões soltas e superaquecimento.
- Manter a proteção ambiental:Instale o disjuntor em um gabinete adequado ao ambiente e respeite os requisitos de ventilação e espaço livre.
- Verifique a instalação concluída:Realize as inspeções e testes exigidos pelo projeto do sistema, instruções do produto e regulamentos aplicáveis antes de energizar o circuito.
Inspeção de rotina e solução de problemas
Os intervalos de inspeção devem refletir as recomendações do fabricante do equipamento, o ambiente operacional e a criticidade da instalação. Os registros de manutenção ajudam a identificar problemas recorrentes e apoiam a substituição planejada.
- Verifique se há danos visíveis, descoloração, corrosão ou sinais de superaquecimento.
- Revise os registros de viagem ou alarmes do sistema onde funções de monitoramento estiverem disponíveis.
- Investigue disparos repetidos em vez de reinicializar repetidamente o disjuntor sem identificar a causa.
- Confirme se os terminais, os arranjos de montagem e os invólucros permanecem em condições adequadas.
- Substitua dispositivos defeituosos ou danificados por produtos com classificações e aprovações apropriadas.
Um disjuntor que desarma repetidamente pode estar respondendo corretamente a uma sobrecarga, curto-circuito, falha no equipamento ou condição operacional inadequada. Um técnico qualificado deve determinar a causa antes de retornar o sistema ao serviço.
9. Perguntas frequentes
1. Qual é a finalidade principal de um disjuntor CC?
Seu objetivo principal é interromper corrente excessiva sob condições de falha especificadas, ajudando a proteger condutores, equipamentos elétricos e cargas conectadas. O dispositivo deve ser classificado corretamente para o sistema CC e coordenado com o restante do esquema de proteção.
2. O que acontece se um disjuntor CA for usado em um circuito CC?
Se o disjuntor não estiver classificado para a aplicação CC pretendida, ele poderá não conseguir interromper a corrente com segurança porque a extinção do arco CC pode ser mais difícil. Use apenas um disjuntor cujo fabricante confirme a adequação para a tensão CC, corrente e configuração de circuito exigidas.
3. Como calculo a corrente nominal necessária do disjuntor CC?
Comece com a corrente de carga contínua esperada e, em seguida, avalie a ampacidade do condutor, o comportamento da carga, as condições ambientais, os requisitos de código aplicáveis e as orientações de redução de capacidade do fabricante. A seleção final deve proteger o circuito e, ao mesmo tempo, acomodar condições operacionais legítimas.
4. Por que a capacidade de interrupção CC é importante?
A capacidade de interrupção determina se o disjuntor pode interromper com segurança uma corrente de falta especificada sob suas condições nominais. O dispositivo selecionado deve ter capacidade de interrupção CC suficiente para a possível corrente de curto-circuito no ponto de instalação.
5. Um disjuntor CC pode ser usado em um sistema de energia solar?
Sim, desde que o dispositivo seja especificamente adequado para o circuito fotovoltaico relevante e atenda aos requisitos de tensão, corrente, capacidade de interrupção e requisitos ambientais e regulamentares exigidos. Nem todo disjuntor CC de uso geral é apropriado para todas as aplicações fotovoltaicas.
6. Qual é a diferença entre um disjuntor CC e um fusível CC?
Um disjuntor usa um mecanismo projetado para abrir o circuito e pode ser reinicializado após a falha ser eliminada, desde que o dispositivo permaneça em condições de uso e o fabricante permita. Um fusível interrompe a corrente derretendo seu elemento e geralmente requer substituição após a operação. Ambos os dispositivos devem ter classificações CC adequadas e capacidade de interrupção de falhas.
7. Uma corrente nominal mais alta sempre proporciona melhor proteção?
Não. Um disjuntor superdimensionado pode não proteger adequadamente os condutores ou equipamentos. A classificação deve ser selecionada com base na carga, na ampacidade do condutor, nas regulamentações aplicáveis e no projeto completo do sistema, em vez de simplesmente escolher a maior opção disponível.
8. Que informações devo fornecer ao solicitar um orçamento de disjuntor CC?
Forneça a tensão do sistema CC, a corrente nominal necessária, a corrente de curto-circuito potencial, se conhecida, a aplicação, a configuração do pólo, o ambiente de instalação, a quantidade, os padrões aplicáveis e quaisquer requisitos especiais. Compartilhar um diagrama de circuito ou especificação de equipamento pode ajudar o fornecedor a avaliar a adequação do produto com mais precisão.
