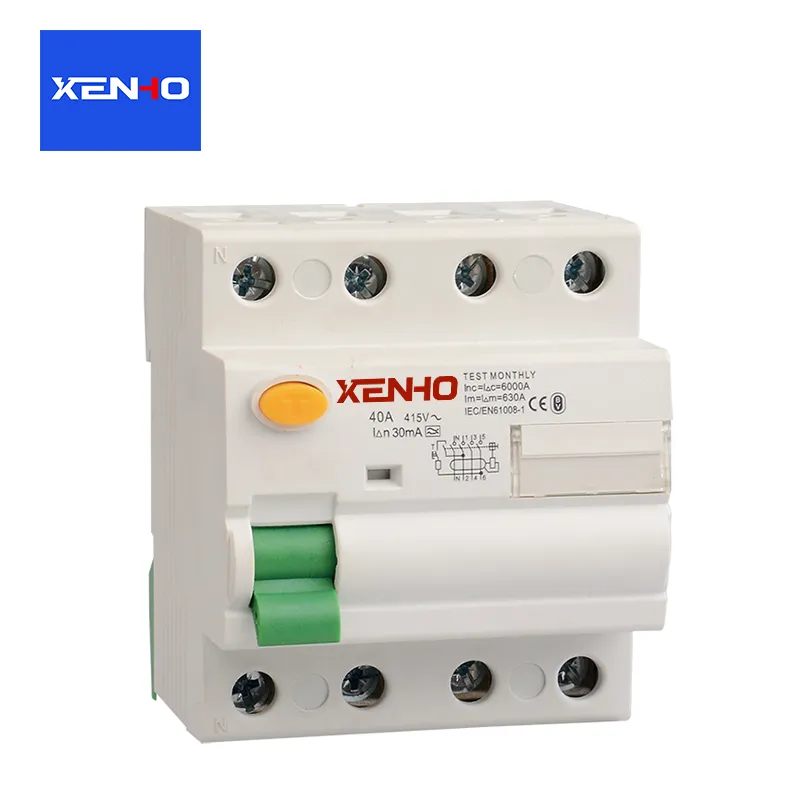

Disjuntor de corrente residual AC tipo 4P RCCB

Como fabricante e fornecedor chinês especializado de disjuntor RCCB de corrente residual CA tipo 4P, a XENHO Factory produz dispositivos com design modular que oferece durabilidade elétrica e mecânica excepcional. Esses RCCBs são projetados para suportar ambientes operacionais complexos – incluindo condições de alta temperatura, alta umidade e forte interferência eletromagnética – e cumprem integralmente os padrões da Comissão Eletrotécnica Internacional (IEC), bem como vários requisitos de certificação global.

O que é um disjuntor RCCB de corrente residual AC tipo 4P?

O disjuntor RCCB de corrente residual AC tipo 4P, também conhecido como dispositivo de proteção contra corrente residual de 4 pólos tipo AC, é projetado especificamente para detectar correntes residuais em circuitos elétricos causadas por falhas de isolamento. Quando a corrente de fuga atinge a corrente nominal de disparo do dispositivo, ele interrompe rapidamente a fonte de alimentação em 0,1 segundos, evitando assim riscos de choque elétrico e incêndios elétricos.

Seu elemento sensor central utiliza um núcleo de ferro toroidal de alta permeabilidade, emparelhado com uma unidade de controle eletrônico de precisão, para garantir uma resposta precisa e confiável mesmo sob condições operacionais complexas envolvendo correntes de fuga CA sobrepostas a componentes CC pulsantes.

A faixa de corrente nominal do disjuntor de corrente residual AC tipo 4P RCCB vai de 25A a 63A, com capacidade de interrupção de até 6kA. É adequado para redes de distribuição de energia terminal operando em CA monofásico de 400 V ou menos e é particularmente adequado para cargas elétricas modernas – como condicionadores de ar de frequência variável e estações de carregamento de veículos elétricos – que contêm componentes CC menores.

Medidas de controle de risco de danos

Nosso disjuntor de corrente residual AC tipo 4P (RCCB) apresenta um invólucro de plástico de engenharia retardador de chamas de alta resistência que resiste efetivamente a impactos externos e deformação em alta temperatura.

Ele incorpora um mecanismo integrado de proteção contra sobrecarga térmica de tira bimetálica para evitar o envelhecimento e danos aos componentes internos causados ​​por sobrecorrentes sustentadas.

Os terminais de fiação são equipados com mecanismos de fixação com mola para evitar o afrouxamento do fio, evitando assim arcos ou mau contato elétrico.

Antes do envio, todos os nossos produtos passam por um teste de queda livre de 1,2 metros e uma verificação rigorosa do ciclo de temperatura variando de -25°C a +85°C, garantindo sua integridade estrutural durante o transporte e em condições ambientais extremas.

Especificações Técnicas

Tensão Nominal: 230V CA 50Hz;

Corrente operacional residual nominal: 30mA (selecionável: 10/30/100/300mA);

Número de Pólos: 4P;

Método de montagem: Montagem em trilho DIN, compatível com DIN EN 60715;

Tensão nominal suportável ao impulso: 4kV;

Grau de Poluição: Grau 3;

Grau de Proteção: IP20;

Padrões atendidos: IEC 61008-1, GB/T 16916.1;

Tipo de proteção contra vazamento: Tipo A (detecta correntes residuais AC e DC pulsantes);

Resistência Mecânica: ≥10.000 ciclos;

Resistência Elétrica: ≥6.000 ciclos;

Temperatura ambiente de operação: -25°C a +65°C;

Faixa de temperatura de armazenamento: -40°C a +85°C.

Parâmetros do produto

Carregamento e envio:

Utilizamos caixas de madeira padronizadas para exportação, cada uma revestida com filme absorvente de choque e à prova de umidade para garantir a segurança durante o trânsito de longa distância. Apoiamos o transporte multimodal – incluindo frete marítimo, aéreo e ferroviário – e fornecemos serviços abrangentes de ponta a ponta, abrangendo desembaraço aduaneiro e inspeção comercial. Antes da entrega, é realizada uma reinspeção completa de desempenho; a remessa é acompanhada por um relatório de inspeção de fábrica, um certificado de conformidade do produto e instruções de instalação e operação.

Perguntas frequentes

Q1: O que torna o disjuntor RCCB de corrente residual AC tipo 4P diferente dos disjuntores padrão?

R: Ao contrário dos disjuntores padrão que protegem apenas contra sobrecarga e curto-circuitos, este RCCB detecta especificamente correntes de fuga e desconecta a energia para evitar choques elétricos e riscos de incêndio.

Q2: Este RCCB pode ser usado com aparelhos modernos, como carregadores EV?

R: Sim, ele suporta detecção de vazamento de CC pulsante, tornando-o altamente adequado para estações de carregamento de veículos elétricos e dispositivos baseados em inversores.

Q3: Com que frequência o RCCB deve ser testado?

R: Recomenda-se testar a unidade mensalmente usando o botão de teste para garantir o funcionamento adequado.

Q4: É adequado para ambientes agressivos?

R: Sim, o produto foi projetado para operar em alta umidade, temperaturas extremas e fortes condições eletromagnéticas.

Q5: Quais certificações o produto possui?

R: Está em conformidade com os padrões IEC e possui certificações CB, CE e RoHS, garantindo conformidade global.
