Como escolher o disjuntor certo para fornecer proteção contra curto-circuito e sobrecarga?

Diferentes cenários requerem diferentes tipos de disjuntores para garantir proteção adequada e facilidade de instalação:

Cenários Residenciais/Civis

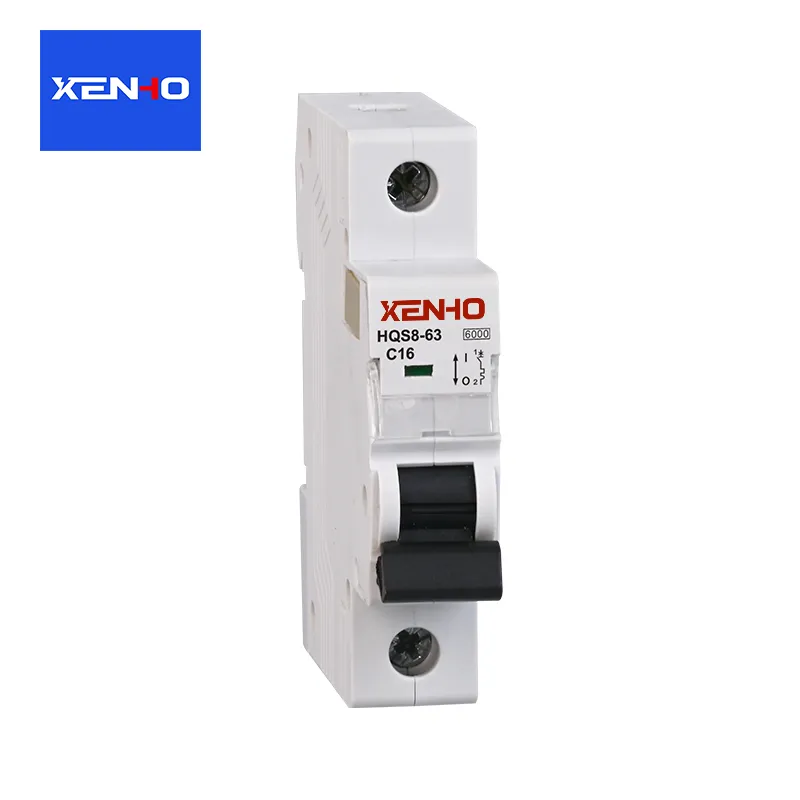

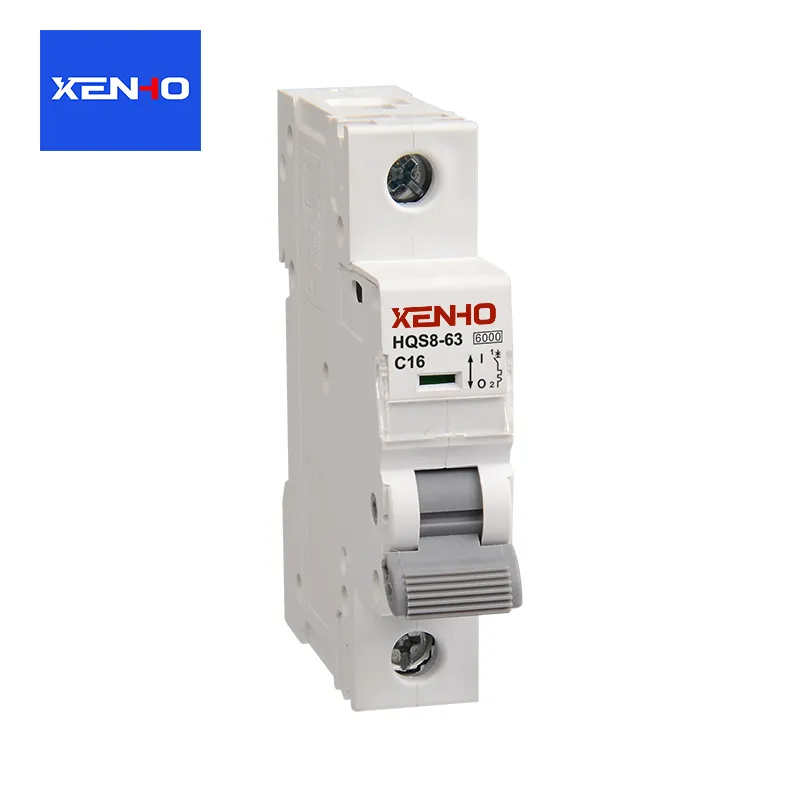

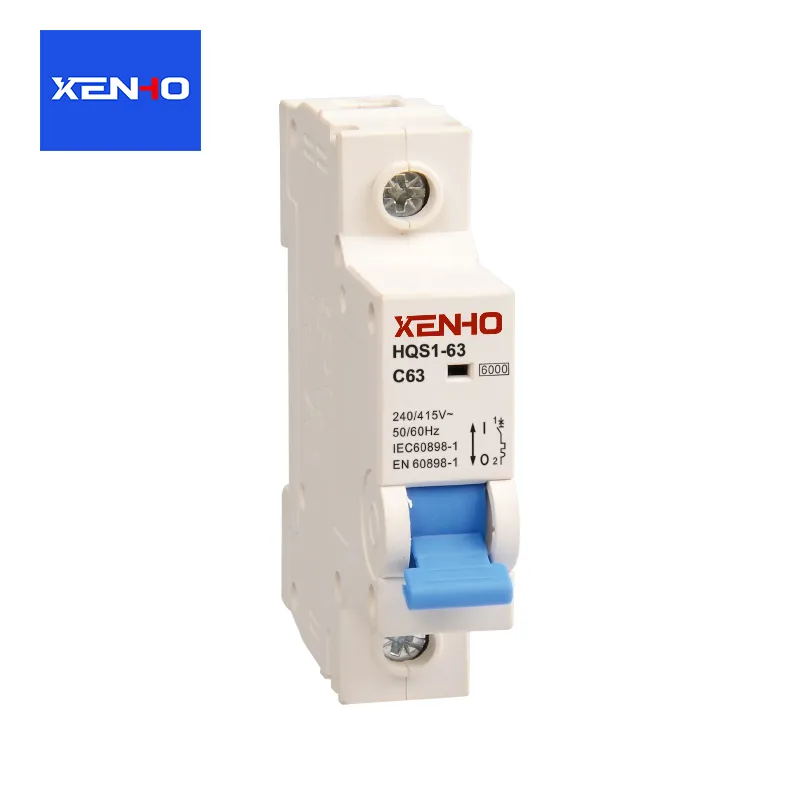

SelecioneCircuito Miniatura Breatores(MCB)

Características: Tamanho pequeno, baixo custo, disparo termomagnético integrado (fornecendo proteção contra sobrecarga e curto-circuito), adequado para montagem em trilho DIN em caixas de distribuição;

Sugestões de seleção: Use curva B para circuitos de iluminação, curva C para circuitos de tomada/ar condicionado e curva C/D para aparelhos de alta potência (como condicionadores de ar 3P).

 Cenários Industriais/Comerciais (Alta Corrente de Carga)

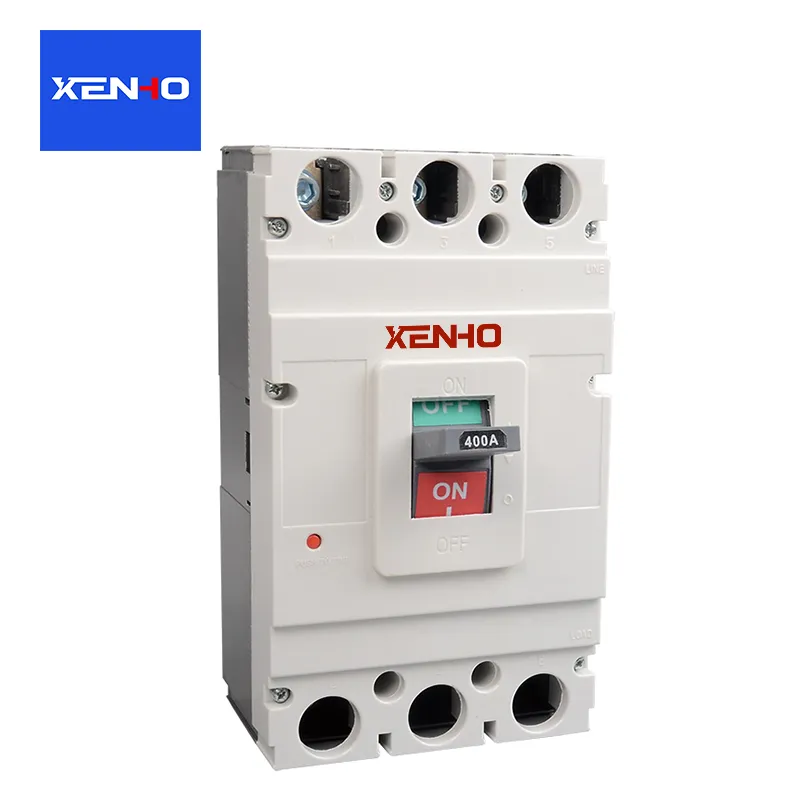

Corrente 63~630A: SelecioneDisjuntores em caixa moldada(MCCB), suportando operação manual/elétrica, forte capacidade de interrupção e funcionalidade expansível com acessórios opcionais;

Corrente >630A: SelecioneDisjuntores de ar(ACB), usado para linhas de entrada/barramento em salas de distribuição de energia, fornecendo proteção seletiva para evitar quedas de energia em grande escala durante falhas.

 Cenários de requisitos de segurança pessoal úmidos/elevados

SelecioneDisjuntores de Corrente Residual(RCBO), integrando proteção contra vazamentos com base em MCB, proporcionando proteção tripla contra “sobrecarga + curto-circuito + vazamento”, adequado para banheiros, cozinhas e circuitos externos.

Pontos-chave a evitar ao selecionar disjuntores

Evite "sobredimensionamento": Usar um disjuntor com uma corrente nominal grande para proteger um circuito de corrente pequena (por exemplo, um MCB de 100A protegendo um circuito de iluminação de 10A) resultará em falha no desarme a tempo durante sobrecarga/curto-circuito;

A capacidade de interrupção não pode ser "subespecificada": A extremidade de entrada deve selecionar uma capacidade de interrupção de alto nível (por exemplo, 10kA), caso contrário o disjuntor poderá explodir durante um curto-circuito;

A seleção incorreta da curva é um erro fundamental: usar uma curva B para circuitos de motor causará disparos incômodos frequentes e usar uma curva D para circuitos de iluminação reduzirá a sensibilidade da proteção contra sobrecarga.
